Berikut ringkasan isi buku berdasarkan gambar-gambar halaman yang ditampilkan:

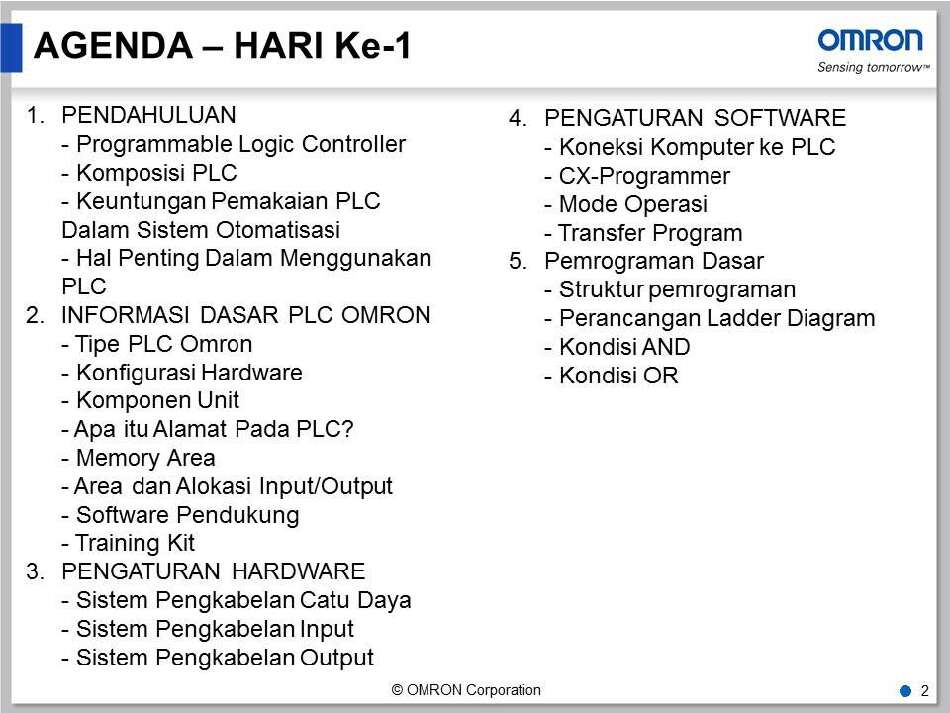

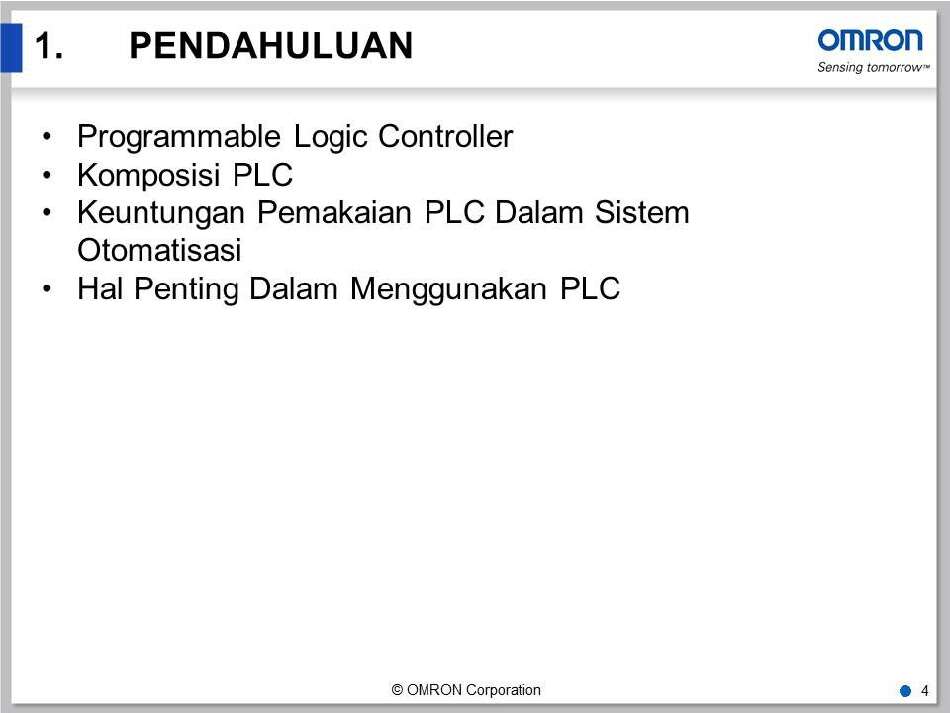

Pengenalan PLC (Hari Ke-1, bagian 1)

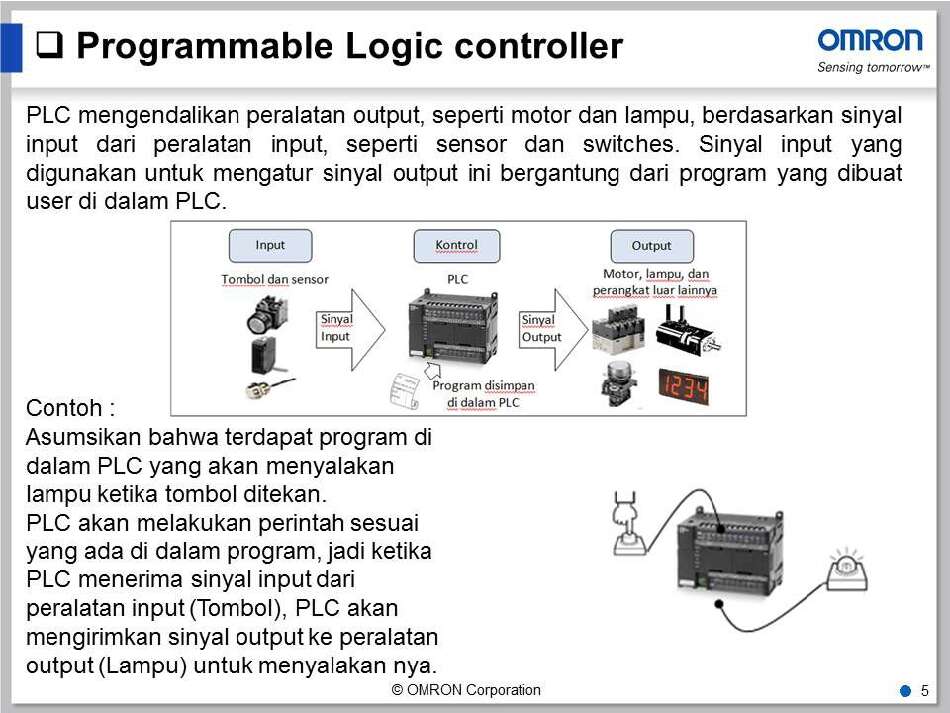

- Pengertian Programmable Logic Controller (PLC) - Komposisi PLC - Keuntungan pemakaian PLC dalam sistem otomatisasi - Hal-hal penting dalam menggunakan PLC

Informasi Dasar PLC Omron (Hari Ke-1, bagian 2)

- Tipe PLC Omron - Konfigurasi hardware - Komponen unit - Apa itu alamat pada PLC - Memory area dan alokasi input/output - Software pendukung - Training Kit

Pengaturan Hardware (Hari Ke-1, bagian 3)

- Sistem pengkabelan catu daya - Sistem pengkabelan input - Sistem pengkabelan output

Pengaturan Software (Hari Ke-1, bagian 4)

- Koneksi komputer ke PLC - CX-Programmer - Mode operasi - Transfer program

Pemrograman Dasar (Hari Ke-1, bagian 5)

- Struktur pemrograman - Perancangan ladder diagram - Kondisi AND dan Kondisi OR

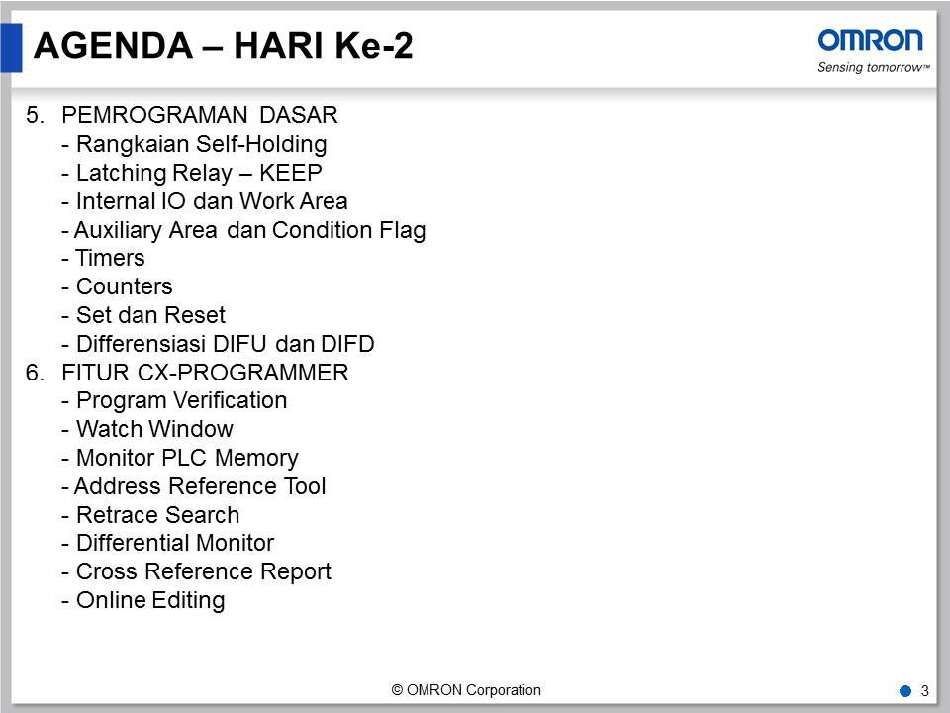

Pemrograman Dasar Lanjutan (Hari Ke-2, bagian 5)

- Rangkaian Self-Holding - Latching Relay – KEEP - Internal IO dan Work Area - Auxiliary Area dan Condition Flag - Timers - Counters - Set dan Reset - Diferensiasi DIFU dan DIFD

Fitur CX-PROGRAMMER (Hari Ke-2, bagian 6)

- Program Verification - Watch Window - Monitor PLC Memory - Address Reference Tool - Retrace Search - Differential Monitor - Cross Reference Report - Online Editing

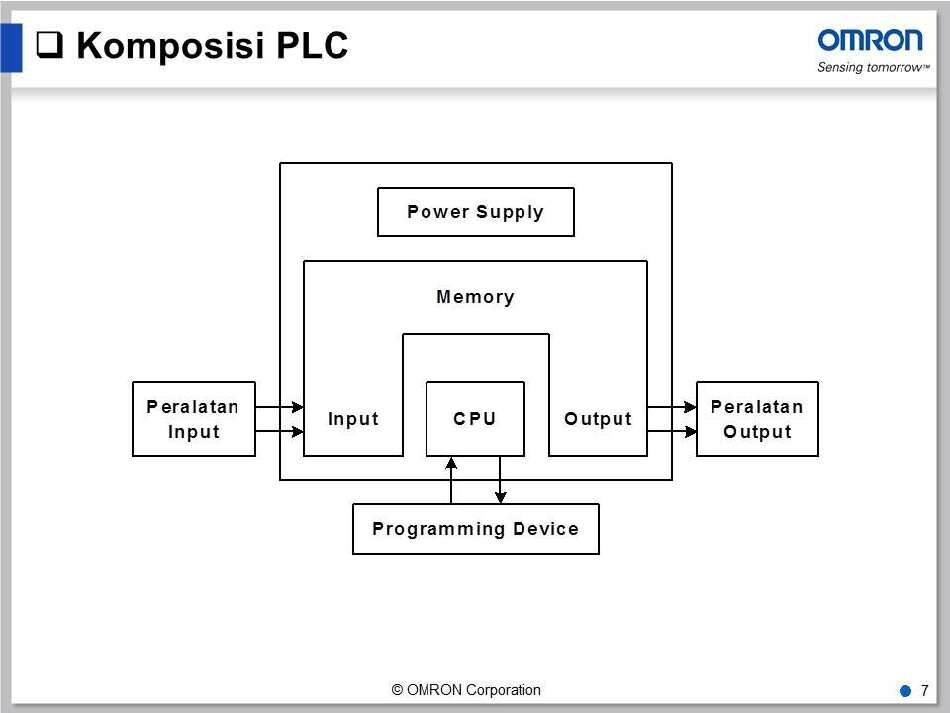

Komposisi PLC (grafik blok)

- Diagram blok PLC: Power Supply, Memory, CPU, Input, Output, Perangkat Input/Output, Programming Device

Keuntungan Pemakaian PLC (Hari Ke-2, bagian 7)

- Implementasi proyek lebih singkat - Modifikasi lebih mudah tanpa biaya tambahan - Biaya proyek dapat dikalkulasi tepat - Training lebih cepat - Desain dapat diubah melalui software (perubahan spesifikasi) - Rentang besar untuk kontrol aplikasi - Perawatan mudah (indikator input/output mempercepat troubleshooting) - Kehandalan tinggi - Kontrol hardware standar - Dapat bekerja di lingkungan sulit (temperatur, humidity, fluktuasi tegangan, noise)

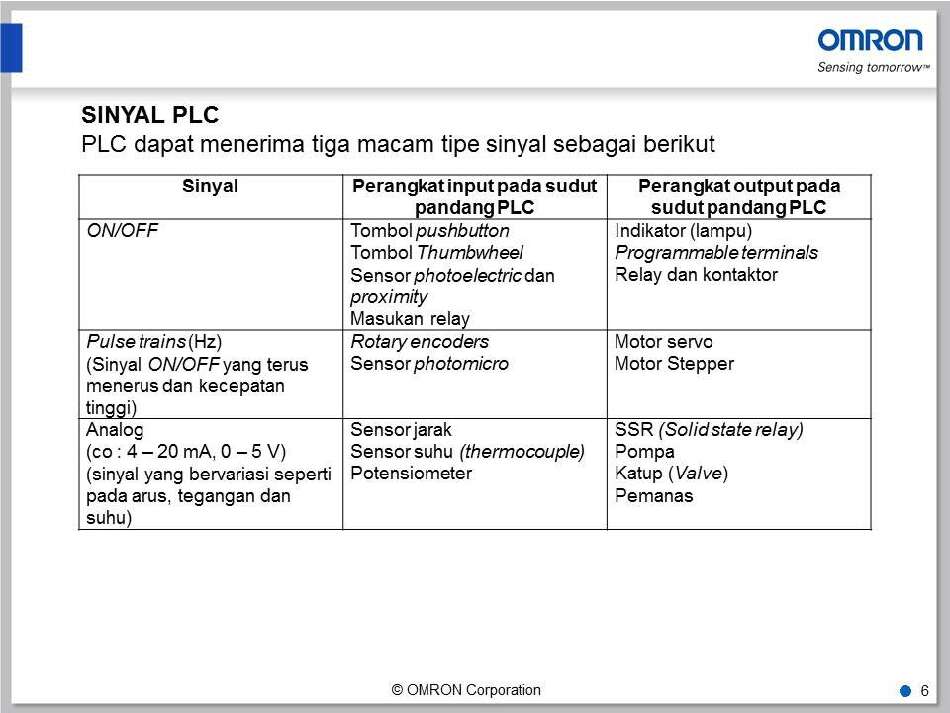

Sinyal PLC (bagian yang menampilkan tabel)

- PLC menerima tiga tipe sinyal utama: ON/OFF, Pulse trains (Hz), Analog (4–20 mA, 0–5 V) - Contoh perangkat input: tombol pushbutton, tombol thumbwheel, sensor photoelectric dan proximity - Contoh perangkat output: indikator lampu, relay dan kontak, motor servo, motor stepper, SSR, pompa, katup, pemanas - Penjelasan hubungan antara sinyal dengan perangkat input/output

Ringkasan gambar Komposisi PLC

- Visualisasi aliran antara Peralatan Input, PLC (CPU/memori), dan Peralatan Output dengan Programming Device

Kesimpulannya, buku ini memberikan gambaran komprehensif tentang PLC Omron, meliputi konsep dasar, arsitektur hardware/software, teknik pemrograman (dasar hingga lanjutan), fitur alat bantu pemrograman CX-PROGRAMMER, serta manfaat dan keandalan penggunaan PLC dalam otomasi industri.
